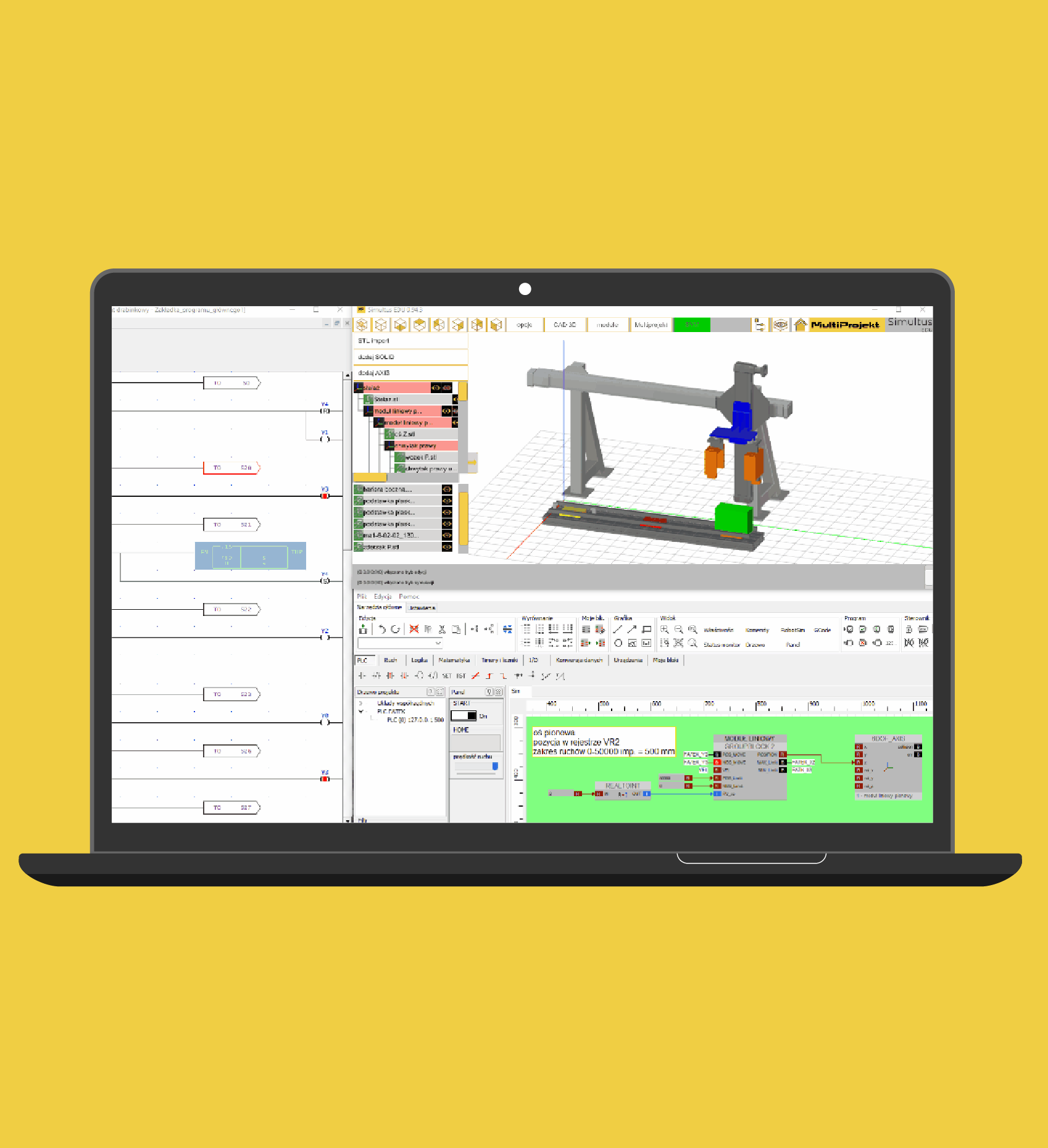

Simultus virtual prototyping
Symulacja urządzenia i komunikacja z symulatorem PLC

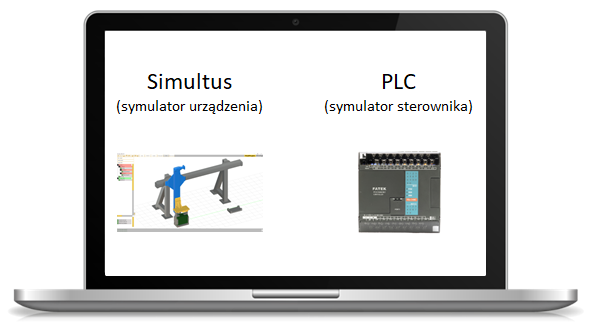

Simultus hardware-in-the-loop simulation
Symulacje urządzenia z rzeczywistym PLC
Wnioskodawca:
Multiprojekt Automatyka Sp z o.o.
Nr wniosku:
RPMP.01.02.01-12-0494/16
Multiprojekt Automatyka Sp z o.o.
Nr wniosku:
RPMP.01.02.01-12-0494/16
Tytuł projektu:
Przygotowanie innowacyjnych rozwiązań technologicznych, pozwalających na uruchomienie produkcji pierwszych na świecie robotów 6-osiowych z materiałów kompozytowych, wykorzystujących przekładnie mimośrodowe.

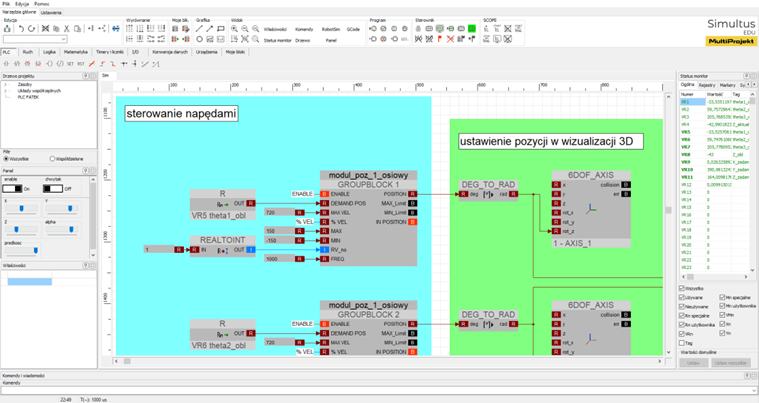

Program Simultus pozwala na symulację praktycznie dowolnego urządzenia oraz podłączenie urządzenia do symulatora lub rzeczywistego sterownika PLC i pulpitu HMI. Można również symulować procesy technologiczne w tym procesy logistyczne. W ten sposób można symulować urządzenia jako całość: konstrukcję mechaniczną oraz program sterujący. Modele 3D można importować z większości programów typu CAD lub pobrać gotowe przykłady i stanowiska edukacyjne. Możliwości testowania zachowania się urządzeń jeszcze na etapie ich projektowania to redukcja kosztów i ryzyka popełnienia błędu.
W przemyśle

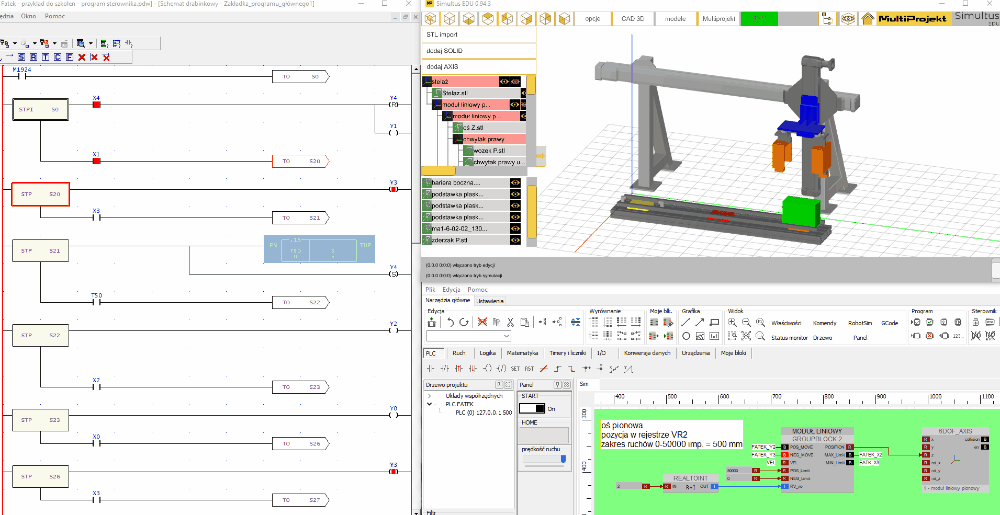

Symulator PLC uruchomiony w programie WinProLadder i podłączony do wirtualnego urządzenia w programie Simultus
Pokaż klientowi jak działają twoje urządzenia zanim je zbudujesz.
Tworząc wirtualny model 3D, który można uruchomić wraz z programem sterującym nie tracimy czasu na tłumaczenie jak działa nasze urządzenie tylko pokazujemy je w akcji. Takie podejście jest dużo czytelniejsze dla potencjalnego klienta lub dla osoby szkolonej. Umożliwiamy im wchodzenie w interakcję z maszyną nie pozostawiając wątpliwości jak ona działa i jak wygląda. Maszynę można 'uruchomić' na ekranie komputera i szczegółowo wyjaśnić wątpliwości klienta, umożliwiając przy tym przetestowanie panelu kontrolnego i obserwację efektów pracy urządzenia. Dużo łatwiej też nagrać film reklamowy lub instruktażowy zanim jeszcze powstanie rzeczywiste urządzenie.

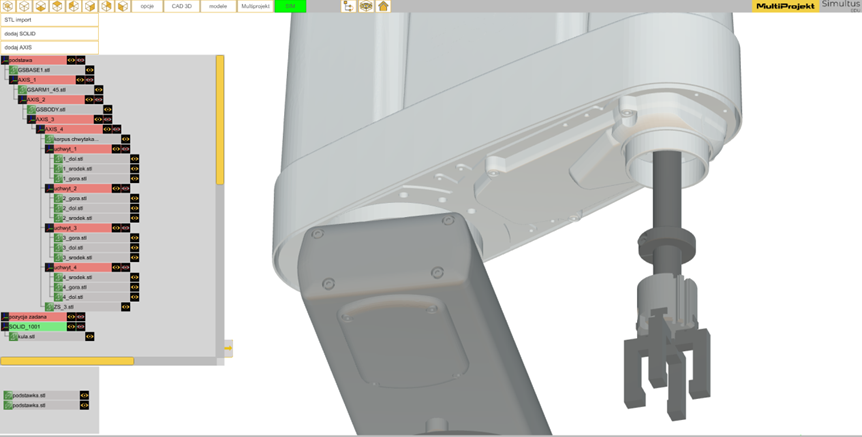

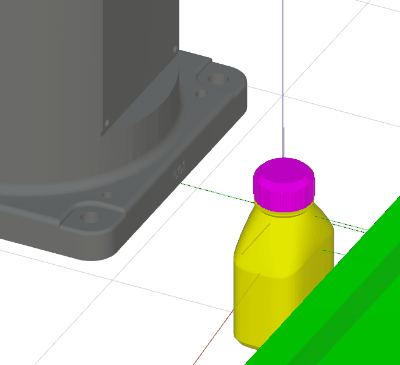

Wizualizacja 3D w programie Simultus pozwala na zdefiniowanie kolizji między elementami oraz fizyki ciała stałego. Modele 3D można importować:
Jak w łatwy sposób uzyskać modele CAD ?

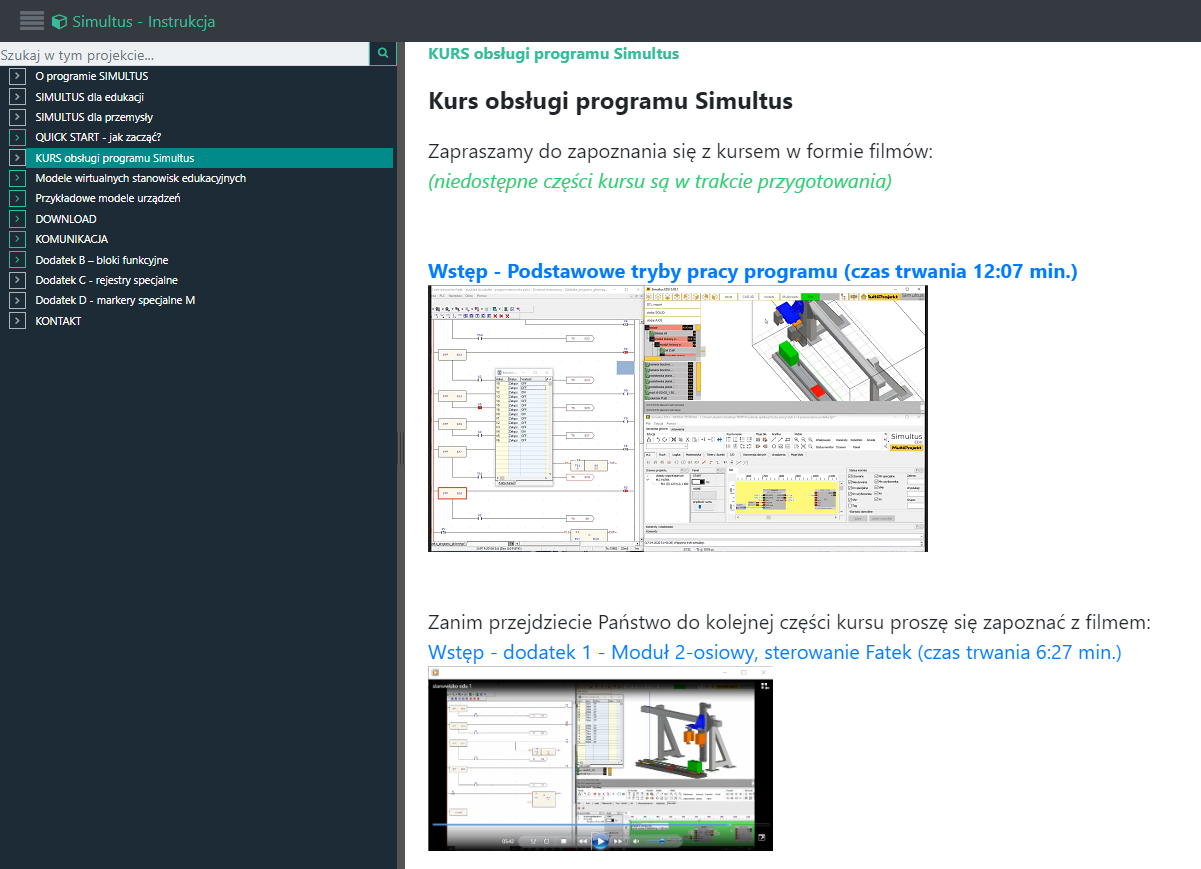

Szczegółowe informacje, systemy pomocy
kurs obsługi programu oraz przykłady
dostępne w instrukcji ONLINE
Wersje programu Simultus 5.0
Do uruchomienia programu Simultus wymagane jest połączenie z internetem
| Nazwa wersji | Simultus DIGITAL TWIN EDU Plus 5.0 | Simultus DIGITAL TWIN Factory Light 5.0 | Simultus DIGITAL TWIN Factory 5.0 |
| cena PLN netto, abonament 1 miesiąc, 1 stanowisko | Brak | 349 PLN netto | 699 PLN netto |
| cena PLN netto, abonament 3 miesiące, 1 stanowisko | Brak | 949 PLN netto | 1899 PLN netto |
| cena PLN netto, abonament 1 rok, 1 stanowisko | Brak | 3499 PLN netto | 7099 PLN netto |
| cena PLN netto, abonament 1 rok, 50 stanowisk | 3499 PLN netto | Brak | Brak |
| symulacja 3D | Tak | Tak | Tak |
| import modeli 3D | Tak | Tak | Tak |
| język skryptowy LUA | Tak | Tak | Tak |
| liczba układów współrzędnych XYZ - 6DOF_AXIS | 40 | 60 | 200 |
| liczba swobodnych układów współrzędnych XYZ - 6DOF_SOLID | 20 | 30 | 50 |
| max czas symulacji | 45 min. | 60 min. | |
| liczba stanowisk na licencję | max 50 stanowisk na licencję* (lub wielostanowiskowa dla edukacji) |
1 | 1 |
| komunikacja z PAD'em do gier | Tak | Tak | Tak |
| ilość roller Conveyor | 10 | 30 | 100 |
| liczba rejestrów RV | 500 | 1000 | 5000 |
| liczba znaczników MV | 100 | 200 | 5000 |
| komunikacja ze sterownikiem TRIO | Tak | Tak | Tak |
| komunikacja z Fatek PLC | Tak | Tak | Tak |
| max liczba sterowników Fatek PLC | 1 | 5 | 10 |
| liczba wejść Xn sterownika Fatek PLC | 40 | 60 | 120 |
| liczba wyjść Yn sterownika Fatek PLC | 20 | 30 | 60 |
| liczba rejestrów Rn dostępnych w sterowniku Fatek PLC | 50 | 50 | 100 |
| max. liczba bloków funkcyjnych w symulacji | 3000 | 5000 | 10000 |
| export/import modeli | Tak | Tak | Tak |
| ograniczenie typów bloków | Tak | Nie | Nie |
| komunikacja Modbus z symulacją (symulacja jako serwer) | Nie | Nie | Tak |
| import / eksport modeli 3D do plików | Tak | Tak | Tak |
| ograniczenie ilości bloków Lua | Nie | Nie | Nie |
W celu pobrania wybranej wersji programu należy się zarejestrować (utworzyć nowe konto) lub zalogować do istniejącego konta i postępować zgodnie z dalszymi instrukcjami.
W przypadku pytań lub problemów do Państwa dyspozycji jest opiekun projektu:
Doradca techniczny Simultus
info@simultus.pl
+(48) 501 493 077
